管道在防腐處理之前，應對管道基體表面進行處理，清除基體表面的水份、油污、塵垢、污染物、鐵銹和氧化皮等。表層處理的方法很多，一般常采用人工除銹、噴砂或化學除銹。人工除銹時，質量標準應達到St3級;噴砂或化學除銹時，質量標準應達到Sa2.5級，表面粗糙度30～50μm較合適。經處理后的表面應在4小時內涂上底漆。

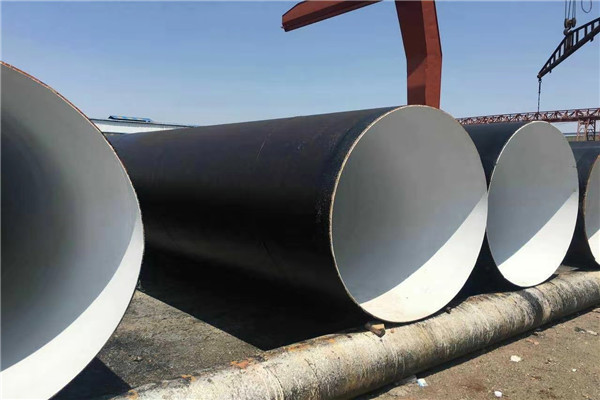

　　石油瀝青防腐層是*古老的防腐層，在大多數干燥地帶使用良好。隨著技術的發展，環氧煤瀝青、富鋅涂料等已取代石油瀝青成為鋼質輸水管道的防腐涂料，由于環氧煤瀝青系列涂料防腐性能優異，價格較低，一直是鋼質輸水管道的**防腐涂料。



　　環氧煤瀝青防腐層一般適用輸送介質溫度不超過110℃，為適應不同腐蝕環境對防腐層的要求，分為普通級、加強級和特加強級3個等級。普通級的結構為一底漆三面漆，干膜厚度≥0.3mm;加強級的結構為底漆→面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.4mm;特加強級的結構為底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.6mm，面漆、玻璃布、面漆應連續涂繳。實際工程中應根據工程條件、輸送介質等進行等級選擇。



　　防腐層施工時環境溫度應高于5℃，空氣濕度低于80%。稀釋劑配比5%，玻璃布壓邊20～25mm，布頭搭接長度為100～150mm。防腐層電壓檢查：普通級2000V;加強級2500V;特加強級3000V。防腐層檢查：每10km漏點≯5處，用低壓音頻信號檢漏儀測定。
