3pe防腐螺旋鋼管廠家始終堅持產(chǎn)品質(zhì)量優(yōu)先，*近鋼管市場一直處于不穩(wěn)定狀態(tài)，價格忽高忽低，面對這樣的現(xiàn)象，我們廠家做出相應的對策，螺旋鋼管生產(chǎn)起來要經(jīng)過好多種工序，每一次工序都要經(jīng)過嚴格的檢驗，出廠前必須通過檢驗才能出廠，我們生產(chǎn)的防腐鋼管在市場上才是一直的主角。

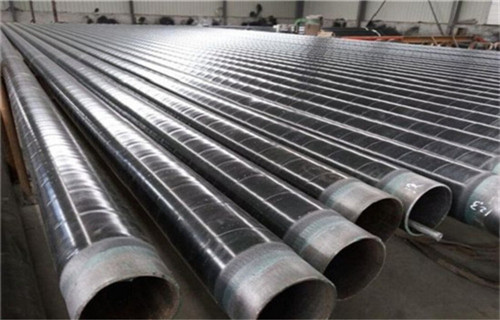

　3pe防腐螺旋鋼管是以帶鋼卷板為原材料，經(jīng)常溫擠壓成型，以自動雙絲雙面埋弧焊工藝焊接而成的螺旋縫鋼管。采用先進的雙面埋弧焊的工藝，可在*佳位置實現(xiàn)焊接，不易出現(xiàn)錯邊、焊偏和未焊透等缺陷,容易控制焊接質(zhì)量。

從表面上判斷，也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續(xù)簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內(nèi)容，主要是發(fā)現(xiàn)焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規(guī)和放大鏡等工具進行檢驗。若焊縫表面出現(xiàn)缺陷，焊縫內(nèi)部便有存在缺陷的可能。

物理方法的檢驗：物理的檢驗方法是利用一些物理現(xiàn)象進行測定或檢驗的方法。材料或工件內(nèi)部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。

受壓容器的強度檢驗：受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。氣壓試驗比水壓試驗更為靈敏和速，同時試驗后的產(chǎn)品不用排水處理，對于排水困難的產(chǎn)品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發(fā)生事故。

致密性檢驗：貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發(fā)現(xiàn)。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。

靜水試驗每根鋼管應做靜水壓試驗而無滲漏現(xiàn)象，試驗壓力按下試計算P=2ST/D式中S—靜水壓試驗的試驗應力Mpa，靜水試驗的試驗應力按相應鋼帶標準規(guī)定屈服度*小值（Q235為235Mpa）的60%選取。穩(wěn)壓時間：D<508試驗壓力保持時間不少于5秒；D≥508試驗壓力保持時間不少于10秒4無損檢測鋼管的補焊焊縫、鋼帶對頭焊縫及環(huán)向縫應進行X射線或超聲波檢驗。對于可燃普通流體輸送用的鋼向的螺旋焊縫應進行****SX射線或超聲波檢驗，對用于水、污水、空氣、采暖蒸汽等普通流體輸送用的鋼管的螺旋焊縫應進行X射線或超聲波檢驗抽查（20%）。
